Gambar Jembatan Titian Rangka Kayu

Hari ini saya mau bagi contoh Gambar Jembatan Titian Rangka Kayu yang saya gambar untuk Program Kerja KKN. Dosen Pembimbing Lapangan kami mewajibkan setiap mahasiswa punya kreasi yang bisa diserahkan dan diharapkan berguna bagi pihak kelurahan.

Ibu meminta saya gambarkan rencana perbaikannya, tapi ibu gamau yang tinggal gonta-ganti kayu doang. Rasanya males, tapi disisi lain saya harus membuktikan kalau saya ini anak Teknik. Ciyeeeeaalaahhh.

Tidak lama dari percakapan itu saya langsung chat kakak tingkat saya, sama kenalan saya bang arsitek. Bagaimana desain yang efisien dengan biaya yang gak over. Dari keduanya saya langsung dapat poin desainnya kaya gimana.

Desain jembatannya make struktur komposit kayu-beton, yang terdiri dari beberapa komponen. Balok kayu sebagai gelagar, papan kayu yang sekaligus jadi bekisting mati dan plat lantai beton bertulang (tulangannya saya pakai wiremesh). Untuk struktur bawahnya, ditambahkan pondasi kalang menerus di sisi kiri-kanan tiang eksisting, sebagai daya dukung tiangnya biar gak nyerocos kebawah gara-gara adanya tambahan beban dari beton bertulang.

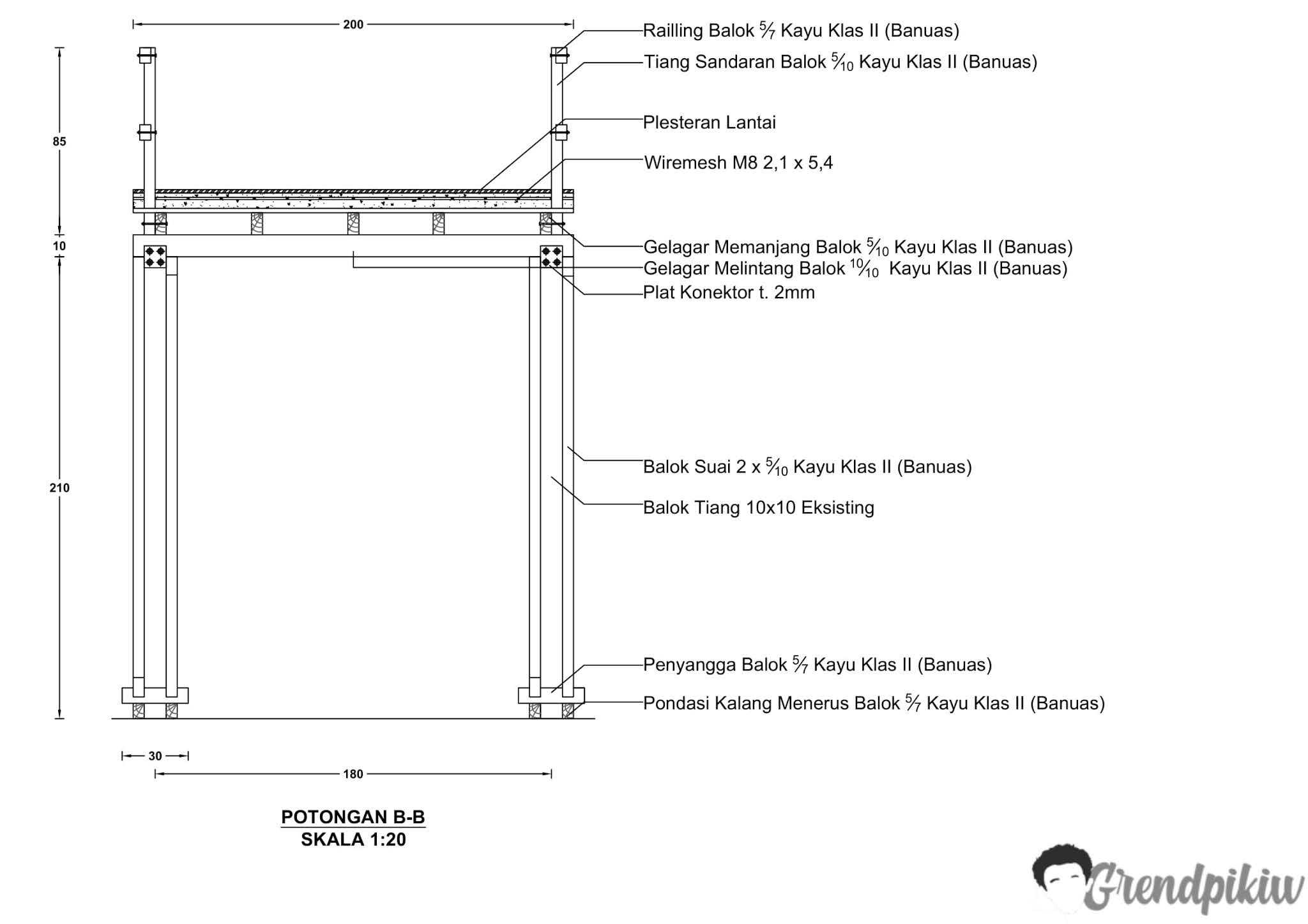

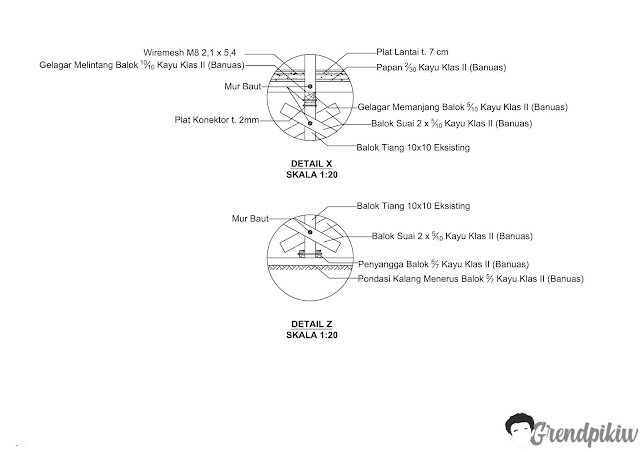

Berikut gambarnya.

gambar kerja jembatan dwg

gambar kerja jembatan dwg

gambar kerja jembatan dwg
