Cara Menggunakan Copy dan Array di AutoCAD

Setiap orang yang saya temui punya cara ngegambar di AutoCAD dengan teknik masing-masing. Misalkan pada saat menggambar denah, ada yang pakai teknik garis As terus di offset, ada juga yang pakai Multiline yang mengikuti garis As.

Memang cara pakai AutoCAD itu gaada aturan khususnya, tergantung user nyamannya kaya gimana. Semakin sering kita gambar, semakin cepat juga kita ngegambar dan semakin efisien cara yang kita pakai. Saya sendiri selalu mencari contoh gambar, entah itu dari internet atau dari orang yang saya kenal.

Perintah Array ini berfungsi untuk memperbanyak objek secara bersamaan, biasanya saya gunakan untuk objek yang jarak antar objeknya sama, misalkan pada kolom praktis dengan jarak sengkang sama antar sengkang 15 cm atau 0,15 m. Dengan menggunakan perintah gabunggan dari Copy dan Array kita gak perlu copy satu-satu dari point ke point antau mengetik jarak kali 1..2..3 dst, itu cara yang kurang efisien dan bikin waktu ngegambar kamu jadi lama juga.

Cara Mempercepat Gambar dengan Commad Copy + Array

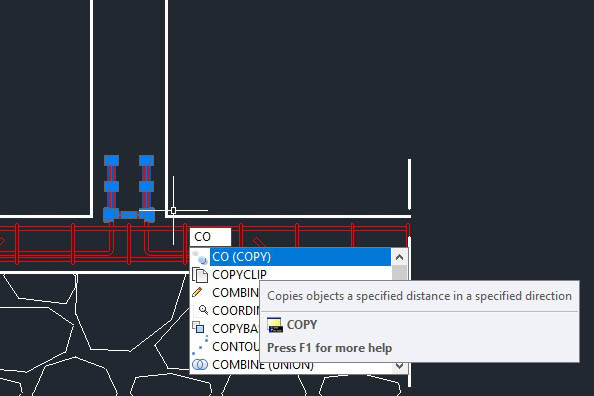

1. Block objek yang mau diperbanyak, jalankan commant copy dengan mengtik CO terus tekan Enter

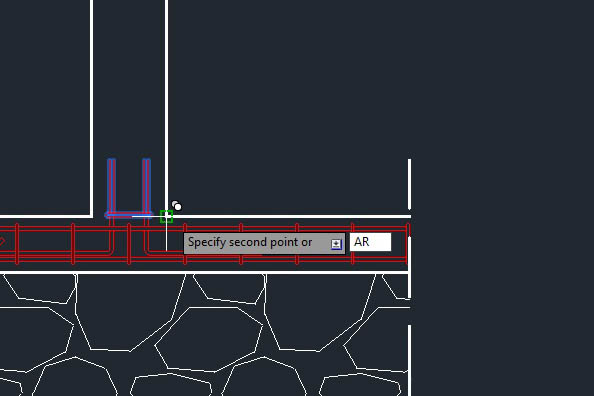

2. Klik Point (Mau midpoint atau endpoint semua bisa) sebagai acuan untuk copy, lalu ketik AR dan Enter

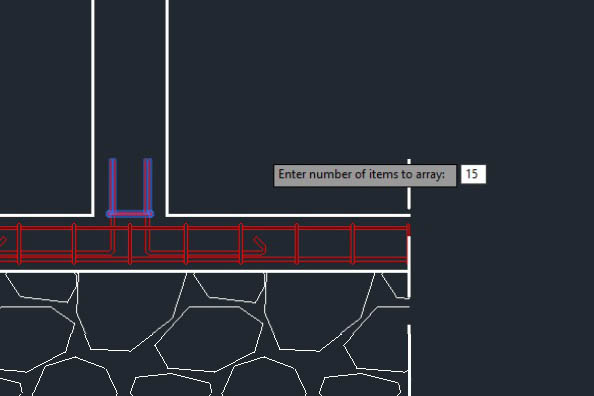

3. Pada “Enter number of items to array:” kamu isi dengan banyaknya jumlah objek yang mau diperbanyak, misalkan 15 kemudian tekan Enter

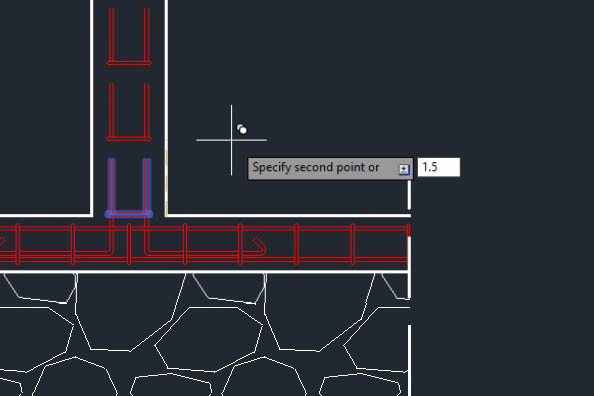

4. Pada “Specify second point or” disini ada dua cara, pilih point penempatan selanjutnya atau dengan cara mengetik jarak antar objek yang kita kehendekaki. Cara yang saya pakai seperti dibawah dengan cara, ketik jarak antar objek misalkan 1,5 (disini saya pakai skala 1:10 ya) lalu tekan Enter

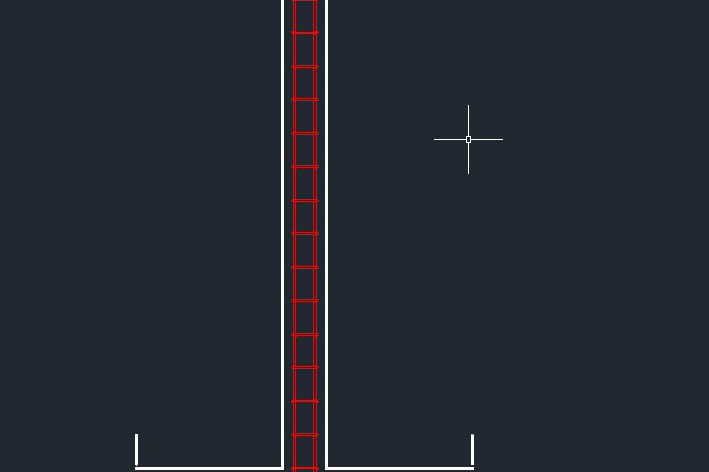

5. Maka hasilnya akan seperti dibawah ini.

Sederhana sekali bukan? walau sederhana namun dengan menggunakan cara ini bisa mempercepat kegiatan menggambar bagi pemula seperti saya.

Oh iya, saya menggunakan AutoCAD 2018, di versi yang 2007 sepertinya tidak tersedia fitur command array. Soalnya saya pernah coba pakai laptop teman, waktu ngetik AR ngga ada muncul efek apa-apa.

Sekian cara menggunakan command copy yang dikombinasikan dengan commad array dari saya. Semoga bermanfaat.

Panduan Memahami Cara Menggunakan Copy dan Array di AutoCAD

Copy menggandakan objek secara bebas, sedangkan Array membuat pola teratur. Pengguna perlu memahami base point, jarak, arah, associative array, layer, dan ketelitian objek. Pembahasan sebaiknya dimulai dari fungsi, pengguna, ukuran tapak atau ruang, kondisi eksisting, anggaran, dan standar yang relevan. Tampilan yang menarik tetap harus didukung alur ruang, keselamatan, kenyamanan, kemudahan pelaksanaan, serta biaya perawatan yang realistis.

Gunakan artikel ini sebagai panduan edukatif dan bahan menyusun kebutuhan awal. Ukuran, spesifikasi, harga, serta detail yang ditampilkan perlu diverifikasi kembali karena setiap lokasi mempunyai tanah, iklim, akses, aturan, tenaga kerja, dan ketersediaan material yang berbeda.

Hal Utama yang Perlu Diperiksa

• Gunakan base point yang mudah dikenali dan dapat di-snap.
• Aktifkan Object Snap yang diperlukan saja.
• Pilih Rectangular, Polar, atau Path Array sesuai pola.
• Periksa jumlah item, jarak, sudut, baris, dan kolom.
• Jaga properti layer serta hindari objek duplikat bertumpuk.

Kelima aspek tersebut saling memengaruhi. Perubahan posisi ruang, bukaan, kolom, tangga, utilitas, atau material dapat mengubah biaya dan cara pelaksanaan. Karena itu, jangan menilai rancangan hanya dari denah atau gambar perspektif. Periksa hubungan antara denah, tampak, potongan, detail, struktur, dan utilitas sebagai satu kesatuan.

Cara Membaca dan Mengevaluasi Gambar

1. Verifikasi ukuran dan skala

Pastikan unit gambar diketahui sejak awal. Ukur beberapa elemen yang dimensinya tertulis untuk memastikan skala tidak berubah saat file dibuka, dicetak, atau dikonversi. Bandingkan panjang bangunan dengan ukuran lahan dan sisakan ruang untuk batas, akses kerja, saluran, utilitas, area hijau, serta ketentuan garis sempadan yang berlaku.

2. Telusuri alur pengguna

Simulasikan perjalanan dari pintu masuk menuju ruang utama, area servis, kamar mandi, tangga, dan pintu keluar. Jalur yang baik tidak banyak berpotongan, tidak memaksa pengguna melewati ruang privat, dan tetap dapat dipakai saat membawa barang. Perhatikan arah bukaan pintu, lebar sirkulasi, perubahan elevasi, serta kebutuhan anak-anak, lansia, dan penyandang disabilitas.

3. Periksa cahaya dan udara

Identifikasi orientasi matahari, arah angin, sumber panas, kebisingan, dan bangunan tetangga. Bukaan perlu memberikan pencahayaan serta ventilasi tanpa mengorbankan privasi dan keamanan. Ruang basah dan area yang menghasilkan panas membutuhkan pembuangan udara yang memadai. Kanopi, kisi, vegetasi, atau kaca yang tepat dapat membantu mengendalikan silau dan panas.

4. Cocokkan struktur dan utilitas

Denah arsitektur harus dapat diterjemahkan menjadi sistem struktur yang logis. Periksa posisi kolom, dinding, balok, bentang, fondasi, tangga, dan atap. Pada saat yang sama, tentukan jalur air bersih, air kotor, listrik, data, pendingin udara, serta drainase. Hindari memotong elemen struktur untuk memasang pipa atau kabel tanpa persetujuan perencana.

Langkah Menyesuaikan Rancangan dengan Lokasi

1. Lakukan survei. Catat dimensi dan elevasi lahan, akses, arah utara, bangunan sekitar, jaringan utilitas, titik genangan, vegetasi, serta kondisi tanah yang terlihat.
2. Susun program ruang. Tulis jumlah pengguna, kegiatan, furnitur, kebutuhan penyimpanan, hubungan antarruang, dan kemungkinan perubahan di masa depan.
3. Periksa aturan. Konfirmasikan peruntukan, sempadan, luas dan tinggi bangunan, akses keselamatan, parkir, serta proses persetujuan kepada instansi setempat.
4. Buat beberapa alternatif. Bandingkan tata ruang, sistem struktur, bentuk atap, material, tahapan pembangunan, dan biaya menggunakan kriteria yang sama.
5. Koordinasikan gambar. Pastikan denah, tampak, potongan, struktur, mekanikal, elektrikal, dan plumbing tidak saling bertabrakan.
6. Validasi sebelum membangun. Minta arsitek, insinyur, atau tenaga kompeten memeriksa keselamatan, kepatuhan, serta kelayakan pelaksanaan.

Checklist Sebelum Gambar Digunakan

• Unit dan koordinat gambar benar.
• Objek sumber sudah bersih.
• Preview pola diperiksa sebelum konfirmasi.
• Associative array dipertahankan bila perlu diedit.
• File cadangan dibuat sebelum perubahan massal.

Checklist membantu menemukan ketidaksesuaian ketika perbaikannya masih murah. Beri tanda revisi yang jelas, tulis tanggal serta penanggung jawab, kemudian pastikan pelaksana menerima versi terbaru. Gambar lama sebaiknya ditarik atau diberi status tidak berlaku agar tidak digunakan secara tidak sengaja.

Menyusun Perkiraan Biaya Awal

Perkiraan yang lebih dapat dipertanggungjawabkan berasal dari volume pekerjaan dan spesifikasi, bukan hanya luas bangunan dikalikan satu harga umum. Kelompokkan pekerjaan persiapan, tanah dan fondasi, struktur, dinding, atap, pintu-jendela, lantai, plafon, pengecatan, sanitasi, listrik, pekerjaan luar, serta pembersihan. Tambahkan biaya desain, pengujian, perizinan, transportasi, alat, pajak, dan cadangan risiko bila memang termasuk ruang lingkup.

Harga satuan harus sesuai lokasi dan waktu. Saat membandingkan penawaran, samakan mutu, merek atau kelas material, jumlah, metode, jadwal, garansi, dan pekerjaan yang dikecualikan. Penawaran murah belum tentu ekonomis jika banyak komponen penting belum dihitung atau spesifikasinya tidak jelas.

Pengendalian Saat Pelaksanaan

Tetapkan titik pemeriksaan sebelum pekerjaan tertutup. Ukur as bangunan, elevasi, dimensi ruang, posisi bukaan, tulangan, jalur pipa, instalasi listrik, kemiringan, dan waterproofing pada tahap yang sesuai. Dokumentasikan dengan foto serta catatan. Ketidaksesuaian harus dinilai dampaknya dan mendapat keputusan tertulis sebelum pekerjaan dilanjutkan.

Gunakan contoh material atau mock-up untuk menyepakati warna, tekstur, sambungan, dan kualitas pemasangan. Catat setiap perubahan terhadap gambar beserta alasan, biaya, waktu, dan pihak yang menyetujui. Pada akhir pekerjaan, perbarui gambar sesuai kondisi terpasang agar pemeliharaan dan renovasi berikutnya lebih aman.

Kelengkapan Dokumen yang Ideal

Dokumen yang layak dipakai tidak berhenti pada satu denah. Paket dasar umumnya memuat informasi lokasi, denah setiap lantai, denah atap, tampak, potongan, rencana plafon, pola lantai, jadwal pintu dan jendela, serta detail bagian yang tidak dapat dijelaskan pada skala kecil. Untuk konstruksi, paket tersebut perlu dikoordinasikan dengan gambar struktur, fondasi, sanitasi, listrik, drainase, dan pekerjaan luar.

Setiap lembar sebaiknya memiliki judul, nomor gambar, skala, tanggal, status, riwayat revisi, dan pihak yang memeriksa. Simbol, singkatan, arsiran, dan kode material harus dijelaskan dalam legenda. Dimensi penting tidak boleh hanya diperkirakan dari skala. Jika terdapat perbedaan antarlembar, ajukan pertanyaan tertulis dan tunggu klarifikasi; jangan memilih informasi yang paling mudah dikerjakan tanpa persetujuan.

Untuk file digital, gunakan nama dan struktur folder yang konsisten. Simpan file sumber, PDF terbitan, daftar revisi, serta dokumen pendukung dalam cadangan terpisah. Bersihkan layer yang tidak digunakan, tetapi jangan menghapus external reference, font, atau objek khusus sebelum mengetahui fungsinya. Hindari mengunduh berkas dari sumber yang tidak jelas dan pastikan hak penggunaan gambar, foto, serta aset lain telah dipenuhi.

Operasional, Perawatan, dan Dampak Jangka Panjang

Rancangan yang baik mempertimbangkan kondisi setelah proyek selesai. Tanyakan siapa yang akan membersihkan, memeriksa, mengganti, dan memperbaiki setiap bagian. Sediakan akses ke atap, talang, pompa, panel listrik, katup, filter, sambungan, serta bagian yang berpotensi bocor. Material yang murah tetapi sulit diperoleh kembali dapat meningkatkan biaya saat perbaikan. Detail sederhana, terlindung dari air, dan mudah dijangkau sering memberikan umur layanan yang lebih baik.

Efisiensi tidak berarti mengurangi semua komponen. Kurangi pemborosan melalui modul ukuran yang konsisten, bentang rasional, pemakaian material sesuai fungsi, pencahayaan alami yang terkendali, ventilasi yang sehat, perangkat hemat air, dan pilihan produk yang dapat dirawat. Pertimbangkan pula pengelolaan limbah, penggunaan kembali material yang masih layak, serta pemisahan komponen agar renovasi tidak harus membongkar bagian yang masih baik.

Sebelum serah terima, lakukan pemeriksaan fungsi dan catat kekurangan. Uji pintu, jendela, lampu, stopkontak, aliran air, pembuangan, peralatan, lapisan kedap air, serta elemen keselamatan yang relevan. Mintalah manual, garansi, data produk, hasil pengujian, dan gambar kondisi terpasang. Jadwal perawatan kemudian dapat disusun berdasarkan tingkat risiko, paparan cuaca, intensitas penggunaan, dan petunjuk produsen.

Cara Menilai Apakah Referensi Cocok

1. Kesesuaian fungsi: jumlah dan kebiasaan pengguna pada referensi harus sebanding dengan kebutuhan proyek.
2. Kesesuaian ukuran: dimensi lahan, ruang, furnitur, kendaraan, dan peralatan perlu diperiksa, bukan hanya bentuknya.
3. Kesesuaian lingkungan: respons terhadap matahari, hujan, angin, kelembapan, kebisingan, banjir, dan bangunan sekitar harus relevan.
4. Kesesuaian teknis: sistem struktur, material, tenaga, alat, serta kemampuan pemasok harus tersedia di lokasi.
5. Kesesuaian legal: fungsi, jarak bebas, tinggi, akses, dan ketentuan keselamatan perlu dikonfirmasi.
6. Kesesuaian biaya: bukan hanya biaya awal, tetapi energi, pembersihan, perbaikan, penggantian, dan perubahan masa depan juga dinilai.

Jika beberapa kriteria tidak cocok, ambil prinsip yang bermanfaat dan rancang ulang bagian lainnya. Menyalin bentuk secara utuh sering menghasilkan ruang yang tidak sesuai kebutuhan atau detail yang sulit dikerjakan. Referensi terbaik adalah yang membantu mengajukan pertanyaan yang benar, bukan yang mendorong keputusan tanpa pemeriksaan.

Kesalahan yang Sering Terjadi

1. Mengetik jarak tanpa memahami arah kursor.
2. Memilih base point sembarang.
3. Meledakkan array terlalu dini.
4. Menggandakan anotasi yang seharusnya unik.
5. Tidak memeriksa objek bertumpuk.

Kesalahan biasanya muncul ketika keputusan dibuat dari gambar yang belum lengkap, ukuran lapangan tidak diverifikasi, atau perubahan hanya disampaikan secara lisan. Solusinya bukan menambah detail secara acak, melainkan memperbaiki alur koordinasi: siapa memberi data, siapa memeriksa, siapa menyetujui, dan versi mana yang berlaku.

Pertanyaan yang Sering Diajukan

Apakah gambar dari internet dapat langsung dibangun?

Tidak disarankan. Gambar harus disesuaikan dengan ukuran serta kondisi lahan, kebutuhan penghuni, iklim, tanah, struktur, utilitas, anggaran, dan aturan setempat. Jadikan gambar sebagai inspirasi atau referensi awal, lalu lakukan pengembangan serta pemeriksaan profesional.

Apa yang harus diperiksa sebelum membuka file DWG?

Gunakan perangkat lunak yang sah dan lakukan pemindaian keamanan. Simpan salinan file asli, kemudian periksa versi, unit, skala, layer, font, external reference, serta objek proxy. Jangan menghapus informasi yang belum dipahami, dan ekspor PDF untuk pemeriksaan visual lintas perangkat.

Apakah artikel 1.500 kata otomatis bagus untuk SEO?

Tidak. Panjang hanya berguna jika isi menjawab kebutuhan pembaca secara jelas, akurat, terstruktur, dan orisinal. Judul, pengantar, subjudul, gambar berhak pakai, tautan internal yang relevan, sumber tepercaya, kecepatan halaman, serta pengalaman seluler tetap perlu diperhatikan. Hindari menambah paragraf berulang hanya untuk mengejar jumlah kata.

Kapan tenaga profesional diperlukan?

Libatkan tenaga profesional ketika keputusan memengaruhi struktur, fondasi, keselamatan, kebakaran, utilitas, aksesibilitas, legalitas, atau biaya besar. Pemeriksaan sebelum konstruksi biasanya jauh lebih murah daripada memperbaiki kesalahan setelah elemen terpasang.
